# 观前提醒

项目会在 GitHub 中开源，链接：https://github.com/Maikire/Unity/tree/main/UnityFramework/A simple Unity UI framework

# UI 框架

这是一个简单的 UI 框架，用于统一管理 UI 和 UI 事件

# 需求分析

UI 窗口（Canvas）的统一管理（记录 / 隐藏所有窗口，提供查找窗口的方法）
UI 事件管理
UI 流程控制（例如：打开多个 UI 窗口时，按下 Esc 关闭最后打开的窗口）

# 核心类

UI 管理类 UIManager
用于管理（记录 / 隐藏）所有窗口，提供查找窗口的方法
UI 窗口类 UIWindow
所有 UI 窗口的基类，可以代表所有窗口（概念继承，以层次化方式管理类）、定义所有窗口共有的行为（比如：显示和隐藏）
UI 事件监听器 UIEventListener
提供所有能用到的 UI 事件（带事件参数类）
UI 控制器 UIController
处理 UI 流程，存储打开的 UI

为什么要写UI事件监听器？

因为 Button 组件有几个致命的问题：

Button 只有单击事件，而其他大多数事件（光标按下、光标抬起...）都不具备。
Button 没有事件参数类（当多个按钮绑定同一个方法时，没有事件参数，就无法确定是哪个按钮被按下了）。

# 类图

# 代码部分

# UI 管理器

只需要一个 UIManager 的实例，所以可以使用单例模式
使用字典来储存所有的 UI
提供查找、添加的功能

代码如下：

UIManager

	using Common;
	using System.Collections.Generic;
	using UnityEditor.PackageManager.UI;

	namespace Default
	{
	/// <summary>
	/// UI 管理器：管理（记录 / 隐藏）所有窗口，提供查找窗口的方法
	/// </summary>
	public class UIManager : MonoSingleton<UIManager>
	{
	/// <summary>
	/// 窗口对象字典
	///key: 窗口对象名称
	///value: 窗口对象引用
	/// </summary>
	private Dictionary<string, UIWindow> UIWindowDIC;

	private void Start()
	{
	InitDic();
	}

	/// <summary>
	/// 初始化字典
	/// </summary>
	private void InitDic()
	{
	UIWindowDIC = new Dictionary<string, UIWindow>();
	foreach (var item in this.GetComponentsInChildren<UIWindow>())
	{
	UIWindowDIC.Add(item.GetType().Name, item);
	if (!item.IsBasicUICanvas)
	{
	item.gameObject.SetActive(false);
	}
	}
	}

	/// <summary>
	/// 根据类型查找窗口
	/// </summary>
	/// <typeparam name="T"></typeparam>
	/// <returns></returns>
	public T GetWindow<T>() where T : UIWindow
	{
	string T_Name = typeof(T).Name;
	if (!UIWindowDIC.ContainsKey(T_Name)) return null;
	return UIWindowDIC[T_Name] as T;
	}

	}
	}

# UI 窗口类

所有窗口的父类
使用 CanvasGroup 统一调节透明度（以此实现淡入淡出）
提供开关 UI 的方法，将 UI 入栈 / 出栈（栈在单例类 UIController 中定义，后面会讲到）
提供查找 UI 事件监听器的方法（原因：UI 窗口查找 UI 事件监听器往往会有很多次，所以将获取 UI 事件监听器的方法封装到父类）
使用变换组件助手类查找 UI 事件监听器

代码如下：

UIWindow

	using Common;
	using System.Collections;
	using System.Collections.Generic;
	using UnityEngine;

	namespace Default
	{
	[RequireComponent(typeof(CanvasGroup))]

	/// <summary>
	/// 所有窗口的父类
	/// </summary>
	public abstract class UIWindow : MonoBehaviour
	{
	/// <summary>
	/// 画布组
	/// </summary>
	protected CanvasGroup UICanvasGroup;
	/// <summary>
	/// 存储 UI 事件监听器
	/// </summary>
	private Dictionary<string, UIEventListener> UIEventDic;
	/// <summary>
	///true: 是基础的 UI 画布（打开场景时基础 UI 画布不会被隐藏，其他 UI 画布会被隐藏）
	/// </summary>
	public bool IsBasicUICanvas { get; protected set; }

	public virtual void Awake()
	{
	UICanvasGroup = this.GetComponent<CanvasGroup>();
	UIEventDic = new Dictionary<string, UIEventListener>();
	}

	/// <summary>
	/// 设置 UI 的可见性
	/// </summary>
	/// <param name="state">true：设置为可见 & lt;/param>
	public void SetVisible(bool state)
	{
	this.gameObject.SetActive(state);

	if (IsBasicUICanvas) return;

	if (state)
	{
	UIController.Instance.UICanvasStack.Push(this);
	}
	else
	{
	UIController.Instance.UICanvasStack.Pop();
	}
	}

	/// <summary>
	/// 在一定时间内（秒），将 UI 的透明度从指定的值平滑过度到另一个指定的值
	/// </summary>
	/// <param name="sourceAlpha"> 起始 alpha</param>
	/// <param name="targetAlpha"> 目标 alpha</param>
	/// <param name="time"> 时间范围（秒）</param>
	/// <returns></returns>
	public void SetVisibleAlpha(float sourceAlpha, float targetAlpha, float time)
	{
	StartCoroutine(SetVisibleAlphaDelay(sourceAlpha, targetAlpha, time));
	}

	/// <summary>
	/// 在一定时间内（秒），将 UI 的透明度从指定的值平滑过度到另一个指定的值
	/// </summary>
	/// <param name="sourceAlpha"> 起始 alpha</param>
	/// <param name="targetAlpha"> 目标 alpha</param>
	/// <param name="time"> 时间范围（秒）</param>
	/// <returns></returns>
	private IEnumerator SetVisibleAlphaDelay(float sourceAlpha, float targetAlpha, float time)
	{
	UICanvasGroup.alpha = sourceAlpha;
	float difference = targetAlpha - UICanvasGroup.alpha;

	if (!this.gameObject.activeSelf && targetAlpha > 0)
	{
	SetVisible(true);
	}

	while (true)
	{
	yield return new WaitForSeconds(0.02f);

	UICanvasGroup.alpha += difference / (time * 50);

	if (UICanvasGroup.alpha <= 0)
	{
	SetVisible(false);
	yield break;
	}
	else if (UICanvasGroup.alpha == targetAlpha)
	{
	yield break;
	}
	}
	}

	/// <summary>
	/// 查找 UI 事件监听器
	/// </summary>
	/// <param name="UIName"></param>
	/// <returns></returns>
	public UIEventListener GetUIEventListener(string UIName)
	{
	if (!UIEventDic.ContainsKey(UIName))
	{
	UIEventListener uiEventListener = UIEventListener.GetListener(this.transform.FindChildByName(UIName));
	UIEventDic.Add(UIName, uiEventListener);
	return uiEventListener;
	}
	else
	{
	return UIEventDic[UIName];
	}
	}
	}
	}

# UI 事件监听器

提供所有能用到的 UI 事件（带事件参数类）
在原有事件的基础上增加一个事件：按下按钮后一直触发
实现 UGUI 的接口
提供获取 UI 事件监听器的方法（如果没有，就添加一个）
使用 Unity 事件（也可以用委托，本文以 Unity 事件为例）
使用 AddListener () 订阅事件

新增事件的代码如下：

IPointerPressHandler

	using UnityEngine.EventSystems;

	namespace Default
	{
	public interface IPointerPressHandler : IEventSystemHandler
	{
	/// <summary>
	/// 长按按钮
	/// </summary>
	/// <param name="eventData">PointerEventData</param>
	void OnPointerPress(PointerEventData eventData);
	}
	}

PointerPressManger

	using UnityEngine;
	using UnityEngine.EventSystems;

	namespace ARPGDemo.UI
	{
	/// <summary>
	/// 按下按钮时一直执行
	/// </summary>
	public class PointerPressManger : MonoBehaviour
	{
	private UIEventListener EventListener;
	private PointerEventData EventData;

	private void Awake()
	{
	EventListener = this.GetComponent<UIEventListener>();
	}

	private void Start()
	{
	EventListener.onPointerDown.AddListener(OnTurnOn);
	EventListener.onPointerUp.AddListener(OnTurnOff);
	this.enabled = false;
	}

	private void Update()
	{
	EventListener.OnPointerPress(EventData);
	}

	/// <summary>
	/// 开启循环调用事件
	/// </summary>
	/// <param name="eventData"></param>
	private void OnTurnOn(PointerEventData eventData)
	{
	EventData = eventData;
	this.enabled = true;
	}

	/// <summary>
	/// 关闭循环调用事件
	/// </summary>
	/// <param name="eventData"></param>
	private void OnTurnOff(PointerEventData eventData)
	{
	EventData = eventData;
	this.enabled = false;
	}
	}
	}

UI 事件监听器的代码如下：

UIEventListener

	using System;
	using Unity.VisualScripting;
	using UnityEngine;
	using UnityEngine.Events;
	using UnityEngine.EventSystems;

	namespace ARPGDemo.UI
	{
	[RequireComponent(typeof(PointerPressManger))]
	/// <summary>
	/// UI 事件监听器，提供所有能用到的 UGUI 事件（带事件参数类）。
	/// 脚本添加到需要交互的 UI
	/// </summary>
	public class UIEventListener : MonoBehaviour, IPointerPressHandler, IPointerClickHandler, IPointerDownHandler, IPointerUpHandler, IPointerEnterHandler, IPointerExitHandler, IInitializePotentialDragHandler, IBeginDragHandler, IDragHandler, IEndDragHandler, IDropHandler, IScrollHandler, IUpdateSelectedHandler, ISelectHandler, IDeselectHandler, IMoveHandler, ISubmitHandler, ICancelHandler, IEventSystemHandler
	{
	[Serializable]
	public class PointerEventHandler : UnityEvent<PointerEventData> { }

	[Serializable]
	public class BaseEventHandler : UnityEvent<BaseEventData> { }

	[Serializable]
	public class AxisEventHandler : UnityEvent<AxisEventData> { }

	// 使用了 C# 9 新引入的 Target-typed new 表达式语法。省略对构造函数的显式调用
	public PointerEventHandler onPointerPress = new();
	public PointerEventHandler onPointerClick = new();
	public PointerEventHandler onPointerDown = new();
	public PointerEventHandler onPointerUp = new();
	public PointerEventHandler onPointerEnter = new();
	public PointerEventHandler onPointerExit = new();
	public PointerEventHandler onInitializePotentialDrag = new();
	public PointerEventHandler onBeginDrag = new();
	public PointerEventHandler onDrag = new();
	public PointerEventHandler onEndDrag = new();
	public PointerEventHandler onDrop = new();
	public PointerEventHandler onScroll = new();
	public BaseEventHandler onUpdateSelected = new();
	public BaseEventHandler onSelect = new();
	public BaseEventHandler onDeselect = new();
	public BaseEventHandler onSubmit = new();
	public BaseEventHandler onCancel = new();
	public AxisEventHandler onMove = new();

	private void Start()
	{
	this.TryGetComponent<Button>(out Button button);
	if (button != null)
	{
	button.onClick.AddListener(() => { onPointerClick?.Invoke(null); });
	}
	}

	/// <summary>
	/// 获取 UI 事件监听器
	/// </summary>
	/// <param name="transform"></param>
	/// <returns></returns>
	public static UIEventListener GetListener(Transform transform)
	{
	UIEventListener uiEventListener = transform.GetComponent<UIEventListener>();
	if (uiEventListener == null)
	{
	uiEventListener = transform.AddComponent<UIEventListener>();
	}
	return uiEventListener;
	}

	public void OnPointerPress(PointerEventData eventData)
	{
	onPointerPress?.Invoke(eventData);
	}

	public void OnPointerClick(PointerEventData eventData)
	{
	onPointerClick?.Invoke(eventData);
	}

	public void OnPointerDown(PointerEventData eventData)
	{
	onPointerDown?.Invoke(eventData);
	}

	public void OnPointerUp(PointerEventData eventData)
	{
	onPointerUp?.Invoke(eventData);
	}

	public void OnPointerEnter(PointerEventData eventData)
	{
	onPointerEnter?.Invoke(eventData);
	}

	public void OnPointerExit(PointerEventData eventData)
	{
	onPointerExit?.Invoke(eventData);
	}

	public void OnInitializePotentialDrag(PointerEventData eventData)
	{
	onInitializePotentialDrag?.Invoke(eventData);
	}

	public void OnBeginDrag(PointerEventData eventData)
	{
	onBeginDrag?.Invoke(eventData);
	}

	public void OnDrag(PointerEventData eventData)
	{
	onDrag?.Invoke(eventData);
	}

	public void OnEndDrag(PointerEventData eventData)
	{
	onEndDrag?.Invoke(eventData);
	}

	public void OnDrop(PointerEventData eventData)
	{
	onDrop?.Invoke(eventData);
	}

	public void OnScroll(PointerEventData eventData)
	{
	onScroll?.Invoke(eventData);
	}

	public void OnUpdateSelected(BaseEventData eventData)
	{
	onUpdateSelected?.Invoke(eventData);
	}

	public void OnSelect(BaseEventData eventData)
	{
	onSelect?.Invoke(eventData);
	}

	public void OnDeselect(BaseEventData eventData)
	{
	onDeselect?.Invoke(eventData);
	}

	public void OnSubmit(BaseEventData eventData)
	{
	onSubmit?.Invoke(eventData);
	}

	public void OnCancel(BaseEventData eventData)
	{
	onCancel?.Invoke(eventData);
	}

	public void OnMove(AxisEventData eventData)
	{
	onMove?.Invoke(eventData);
	}
	}
	}

# UI 控制器

处理 UI 的基本流程
使用栈储存已经打开的 UI（关闭当前的窗口 = 关闭最后一个打开的窗口 = 获取栈顶并对其进行关闭操作）

代码如下：

UIController

	using Common;
	using System.Collections.Generic;

	namespace Default
	{
	/// <summary>
	/// 处理 UI 流程
	/// </summary>
	public class UIController : MonoSingleton<UIController>
	{
	/// <summary>
	/// 将打开的 UI 入栈
	/// </summary>
	public Stack<UIWindow> UICanvasStack;

	private void Start()
	{
	UICanvasStack = new Stack<UIWindow>();
	}

	/// <summary>
	/// 返回上一层 UI
	/// 如果没有上一层 UI，则什么都不做
	/// </summary>
	public void Back()
	{
	if (UICanvasStack.Count != 0)
	{
	UICanvasStack.Peek().SetVisible(false);
	}
	}
	}
	}

# UI 输入控制器

管理不同的输入方式（本文以键盘输入为例）

代码如下：

UIInputController

	using Common;
	using UnityEngine;

	namespace Default
	{
	/// <summary>
	/// UI 输入控制器
	/// </summary>
	public class UIInputController : MonoSingleton<UIInputController>
	{
	private void Update()
	{
	if (Input.GetKeyDown(KeyCode.Escape))
	{
	UIController.Instance.Back();
	}
	}
	}
	}

# UI 框架测试

框架已经完成了，接下来开始测试

# 创建 UI

创建 UI，如图所示：

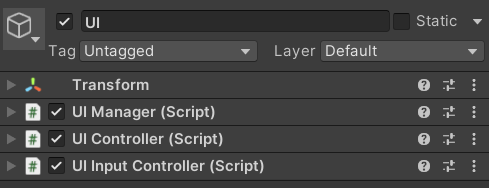

“UI” 的组件如图所示：

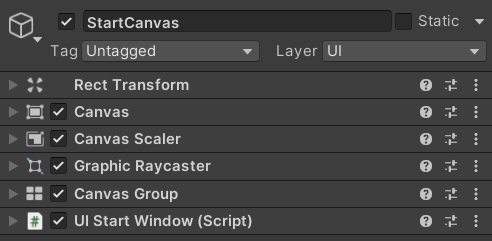

Canvas 的组件如图所示：

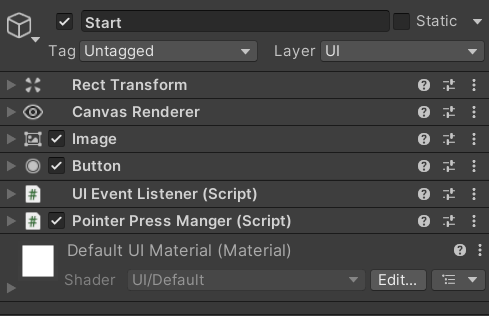

按钮的组件如图所示：
“Back” 是背景板

UIStartWindow 的代码：

UIStartWindow

	using UnityEngine.EventSystems;

	namespace Default
	{
	/// <summary>
	/// 游戏开始界面
	/// </summary>
	public class UIStartWindow : UIWindow
	{
	public override void Awake()
	{
	base.Awake();
	IsBasicUICanvas = true;
	}

	// 游戏开始时，注册 UI 交互事件
	private void Start()
	{
	GetUIEventListener("Start").PointerClick.AddListener(OnStartButtonClick);
	GetUIEventListener("Setting").PointerClick.AddListener(OnSettingButtonClick);
	}

	/// <summary>
	/// 提供当前面板负责的交互行为
	/// </summary>
	private void OnStartButtonClick(PointerEventData eventData)
	{
	SetVisibleAlpha(1, 0, 0.2f);
	}

	/// <summary>
	/// 进入设置面板
	/// </summary>
	private void OnSettingButtonClick(PointerEventData eventData)
	{
	UIManager.Instance.GetWindow<UISettingWindow>().SetVisible(true);
	}
	}
	}

UISettingWindow 的代码：

UISettingWindow

	using UnityEngine.EventSystems;

	namespace Default
	{
	/// <summary>
	/// 游戏设置界面
	/// </summary>
	public class UISettingWindow : UIWindow
	{
	private void Start()
	{
	GetUIEventListener("Exit").PointerClick.AddListener(OnExitButtonClick);
	GetUIEventListener("Setting_1").PointerClick.AddListener(OnSetting_1ButtonClick);
	}

	/// <summary>
	/// 退出画布
	/// </summary>
	private void OnExitButtonClick(PointerEventData eventData)
	{
	this.SetVisible(false);
	}

	/// <summary>
	/// 打开 Setting_1
	/// </summary>
	/// <param name="eventData"></param>
	private void OnSetting_1ButtonClick(PointerEventData eventData)
	{
	UIManager.Instance.GetWindow<UISettingWindow_1>().SetVisible(true);
	}
	}
	}

UISettingWindow_1 的代码：

UISettingWindow_1

	using UnityEngine.EventSystems;

	namespace Default
	{
	/// <summary>
	/// 设置面板中的一个选项的面板
	/// </summary>
	public class UISettingWindow_1 : UIWindow
	{
	private void Start()
	{
	GetUIEventListener("Exit").PointerClick.AddListener(OnExitButtonClick);
	}

	/// <summary>
	/// 退出画布
	/// </summary>
	private void OnExitButtonClick(PointerEventData eventData)
	{
	this.SetVisible(false);
	}
	}
	}

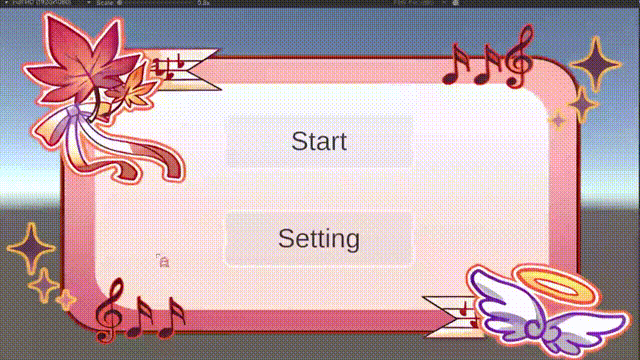

# 最终结果

# 观前提醒

# UI 框架

# 需求分析

# 核心类

# 类图

# 代码部分

# UI 管理器

# UI 窗口类

# UI 事件监听器

# UI 控制器

# UI 输入控制器

# UI 框架测试

# 创建 UI

# 最终结果

变换组件助手类

单例模式
